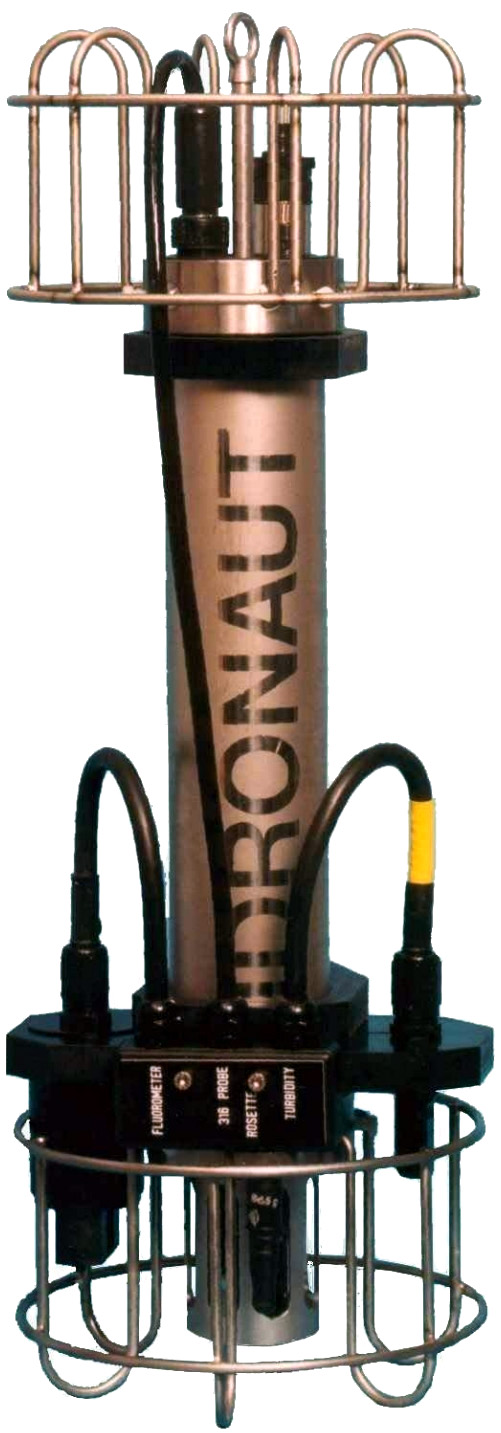

オーシャンセブン320Plus型は、高分解能24ビットA/Dコンバータを搭載した最上級モデルのCTD計です。
WOCEの高品質データセットに対応したモデルです。専用のリアルタイムソフトウェア(REDAS-5)を使用することにより最大40Hzのリアルタイム測定が可能となりました。また、深度センサは高精度0.01%FSを採用し、電導度と温度センサはツインで装着が可能です。
標準で不揮発性メモリ、RS-232C通信ポートを備えており、リアルタイム測定だけなくオフライン計測でも可能です。一度プログラムすれば外部スイッチだけで必要ポイントを何回プロファイルすることも、またプログラムインターバルを長く取って長期ロガーとすることも、さらに深度ステップ設定にして投下時の指定深度のデータだけをメモリに保存する方法もできます。メモリ観測と同時に採水装置で指定深度の採水を行うことも可能です。
オプションのワイヤレス通信(BluetoothTM V1.1 class 1)を組み込めば、観測設定やデータの回収でコネクタの抜き差しをする必要がありません。
また、オプションのQAMインターフェースを組み込むことでアーマードケーブルを常備している船でのリアルタイム測定も可能です。
オーシャンセブン320Plus型には、16チャンネル(16ビット分解能)のアナログ入力が可能で、採水装置等、用途に合わせた仕様が可能です。
|

ツインセンサ(温度・電導度)
|
特 徴 |
□ 小型・軽量 |
□ 高分解能24ビット(CTDのみ) |
□ 大容量メモリ |
□ ツインセンサ(温度、電導度センサ) |
□ ワイヤレス通信オプション |
□ 測定スピード 40Hz(専用ソフトウェア使用時) |
□ ロゼット採水装置専用メニュー内蔵(オプション) |
□ 最大耐圧 7,000m(チタン) |
□ 手動スイッチ(スタート及びストップ) |
基本センサ仕様 |
測定項目 |
測定範囲 |
精度 |
分解能 |
応答速度 |
深度 |
0〜10,000dBar注1) |
0.01%FS |
0.002%FS |
0.015秒 |
温度1 |
-5〜+45℃ |
0.001℃ |
0.0001℃ |
0.05秒 |
電導度1 |
0〜70mS/cm |
0.001mS/cm |
0.0001mS/cm |
0.05秒注2) |
温度2 |
-5〜+45℃ |
0.001℃ |
0.0001℃ |
0.05秒 |
電導度2 |
0〜70mS/cm |
0.001mS/cm |
0.0001mS/cm |
0.05秒注2) |
オプションセンサ仕様 |
DO(隔膜式) |
0〜50ppm
0〜500%ppm |
0.1ppm
1%sat |
0.01ppm
0.1%sat |
3秒(空中)注3)
3秒(空中)注3) |
DO(光学式) |
0.02〜250% |
±0.02%注4)
±0.2%注5) |
0.01%注4)
0.05%注5) |
5秒 |
pH |
0〜14pH |
0.01pH |
0.001pH |
3秒 |
ORP |
-1,000〜+1,000mV |
1mV |
0.1mV |
3秒 |
注1)深度レンジは100、1,000、2,000、4,000、6,000、10,000dbarから選択できます。 |
注2)流速1m/secの状態での仕様になります。 |
注3)酸素飽和濃度0%から100%へ向かった時の応答速度になります。 |
注4)酸素飽和濃度1%時の精度、分解能になります。 |
注5)酸素飽和濃度100%時の精度、分解能になります。 |
電気・記録系仕様 |
サンプリング速度 |
20Hz(Windows付属通信ソフトウェア)、40Hz(専用ソフトウェア REDAS-5使用時) |
A/D変換 |
24ビットデジタル変換(CTD)、16ビットデジタル変換(CTD以外) |
インターフェース |
RS232Cシリアル通信ポート(標準)、QAM通信ポート(オプション) |
メモリタイプ |
不揮発性メモリ |
メモリ容量 |
2Gバイト |
電源 |
単三形アルカリ乾電池×10個(内部バッテリー仕様) |
| ハウジング |
耐圧 |
1,500dbar |
7,000dbar |
材質 |
POM樹脂 |
チタン |
寸法 |
100mm(径)×710mm(長) |
89mm(径)×720mm(長) |
重量(空中) |
4.2kg |
8.0kg |
(水中) |
0.2kg |
4.3kg |
ポータブルデッキユニットプラス |
MKデッキユニットプラス |
 |
 |
充電式バッテリーを備えたポータブルデッキユニットです。単芯アーマードケーブルを介した最大転送距離は2,000mで、QAM(直角位相振幅変調)方式にてオーシャンセブン316Plus型/320Plus型と通信します。
仕様
通信速度:9,600bps(固定)
通信プロトコル:半2重通信
インターフェース:QAM(オーシャンセブンとデッキ間)
:RS232C(デッキとPC間)
最大転送距離:2,000m
寸法:340mm×300mm×160mm
重量:6.5kg
|
19インチラックマウント専用デッキユニットです。単芯アーマードケーブルを介した最大転送距離は10,000mで、QAM方式にてオーシャンセブン316Plus型/320Plus型と通信します。
仕様
通信速度:14,400bps(最大)
通信プロトコル:V32全2重通信
インターフェース:QAM(オーシャンセブンとデッキ間)
:RS232C又はUSB(デッキとPC間)
最大転送距離:10,000m
寸法:480mm×160mm×90mm
重量:3kg
|
|
